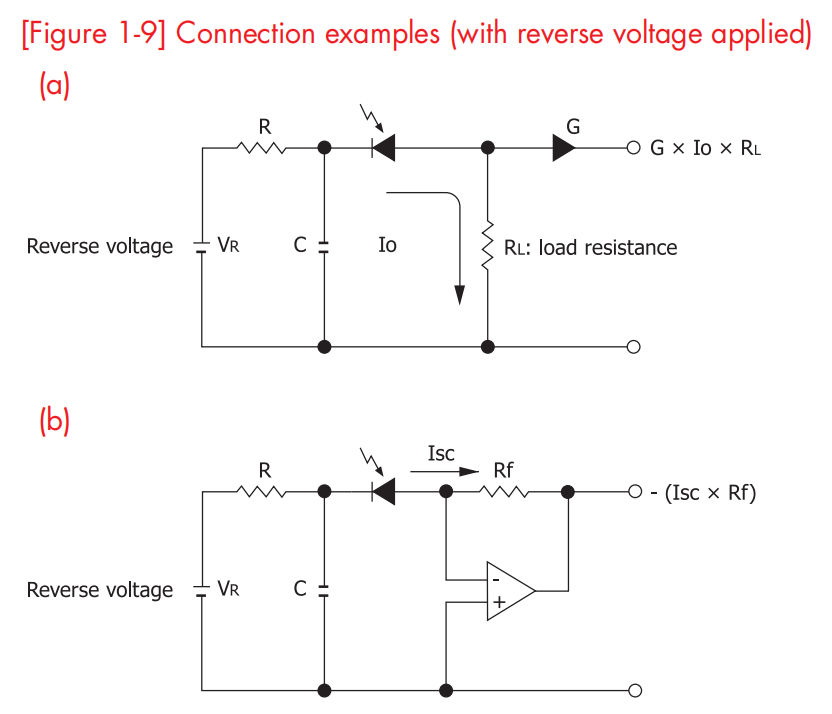

某些情况下，施加反向电压可有效提高线性度的上限，图1-9显示了施加反向电压的连接示例。（a）是光电流通过负载电阻转换为电压并经过放大器放大的示例。当负载电阻较大时，线性度的上限受到限制。所以光电二极管不能连接大的负载电阻，并旦不适用于低光量检测。(b)表示的是光电二极管直接连接到运算放大器输入端，并旦使用反馈电阻(Rf)进行电流到电压的转换。在这种情况下，光电二极管的负载电阻是运算放大器的等效输入电阻，是一个常数。由于运算放大器的输入电阻较低（几欧姆），只要运算放大器输出不饱和，无论反馈电阻设置为多大光电流也不会饱和，因此（b）适合于低光强检测。图11-10显示了线性度上限随反向电压VR的变化情况。虽然可以通过向光电二极管施加反向电压来提高线性度，但同时暗电流和噪声也会增大。并且反向电压过高可

能损坏光电二极管，因此电压不能超过绝对最大额定值，同时要确保阴极相对于阳极保持正电势。

当激光聚焦成一个小光斑时，由于单位面积上光强增大会导致线性度恶化。
